消弧型(消弧計數型)過電壓保護裝置系列
產品簡介
消弧型過電壓保護裝置和消弧計數型過電壓保護裝置必須由高壓放電極、串聯放電間隙、消弧元件（消弧計數元件）及接地電極板組成，一體化消弧型過電壓保護裝置和一體化消弧計數型過電壓保護裝置必須由高壓連接線夾、高壓放電極、消弧元件（消弧計數元件）、串聯放電間隙、間隙支撐絕緣子、高壓全絕緣軟電纜及接地安裝支架組成。過電壓保護裝置在線路遭遇雷擊過電壓的條件下，先于被保護絕緣子放電，能有效對雷擊電流釋放并快速對放電產生的電弧進行滅弧，減少因工頻續流引起的跳匝，消弧計數型過電壓保護裝置結構緊湊、方便安裝，能準確對裝置雷擊動作次數進行記錄。一體化消弧型過電壓保護裝置、一體化消弧計數型過電壓保護裝置的串聯間隙有支撐的絕緣子作為支撐固定，以保證放電間隙的尺寸及放電電壓的穩定性。
原理
消弧型過電壓保護裝置和消弧計數型過電壓保護裝置使用于配電10KV架空絕緣（或裸）導線，其采用了穿刺型（或非穿刺型）引弧頭結構，可穿透導線絕緣層（或直接連接裸導線）形成電氣連接；引弧頭下端于避雷器上端的引弧頭相對，形成一個間距60-80mm的串聯外放電間隙。在正常狀態下，高阻型的避雷器電阻片和放電間隙不動作；只有超過規定雷電過電壓出現時，放電間隙才能被擊穿。形成短路通道，接續的工頻電弧在外間隙燃燒，釋放過電壓能量，以保護導線免于燒傷。電壓釋放后，避雷器電阻片恢復高阻性間隙放電停止。
應用技術標準
*GB311.1-1997《高壓輸變?cè)O(shè)備的絕緣配合》
*GB11032-2010《交流無間隙金屬氧化物避雷器》
*JB/T5892《高壓線路有機復合絕緣子技術條件》
*JB/T9672.2-2005《35KV及以下交流系統用有串聯間隙金屬氧化物避雷器》
*DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》
*DL/T815-2012《交流輸電線路用符合外掛套金屬氧化物避雷器》
使用條件
1、使用溫度位-40℃~+50℃
2、海拔高度不大于2000m
3、電源頻率位50~60Hz
4、******風速不超過35m/s
技術參數

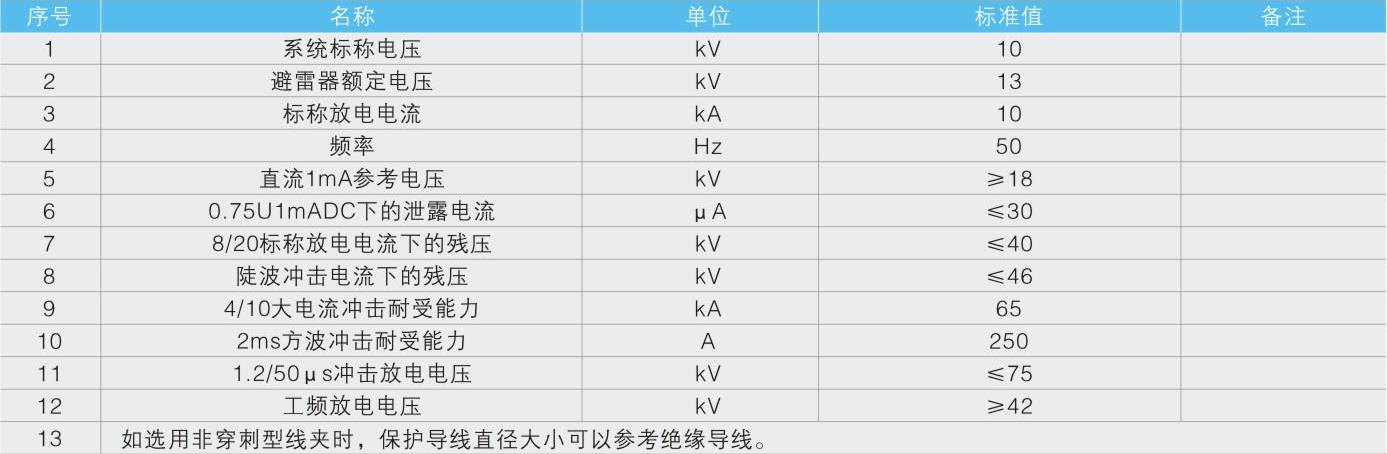

避雷器（限流元件參數）
安裝步驟
1、安裝高壓電極。高壓電極上的引弧臂（短）應朝向絕緣子，燃弧臂（長）背向絕緣子；調整高壓電極和絕緣子之間的距離，擰緊壓力螺栓；最后擰緊鎖定螺母。應確保高壓電極和尚壓塊與導電體可以靠連接。一體化結構產品無安裝方向要求。
2.安裝帶消弧（計數）元件的接地電極。球面放電端應位于導線和高壓放電電極的正下方；調節帶走消?。ㄓ?jì)數）元件的接地電極的伸出距離，確保L的距離滿足安裝尺寸要求；L距離位60~80mm最為理想，用于絕緣線上的過電壓保護裝置，應在高壓電極上安裝絕緣護罩。一體化鋼結構產品不需要調整尺寸
3.過電壓保護裝置應使用與各種規格導線和各種絕緣子的架空線路，對桿塔接地電阻沒有特俗要求。

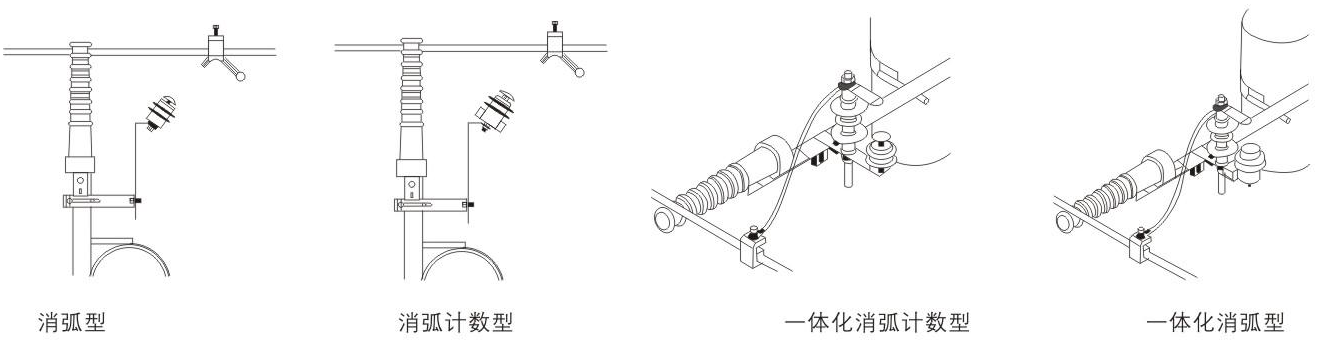

針式絕緣子安裝示意圖

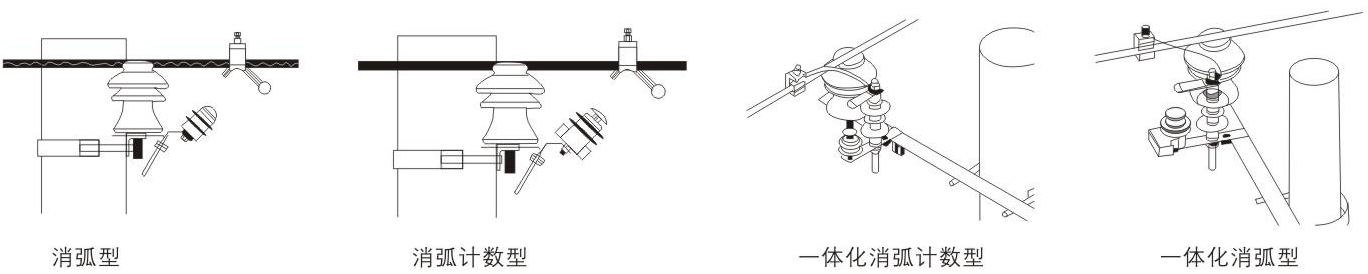

橫擔絕緣子安裝示意圖
懸式耐張絕緣子安裝示意圖

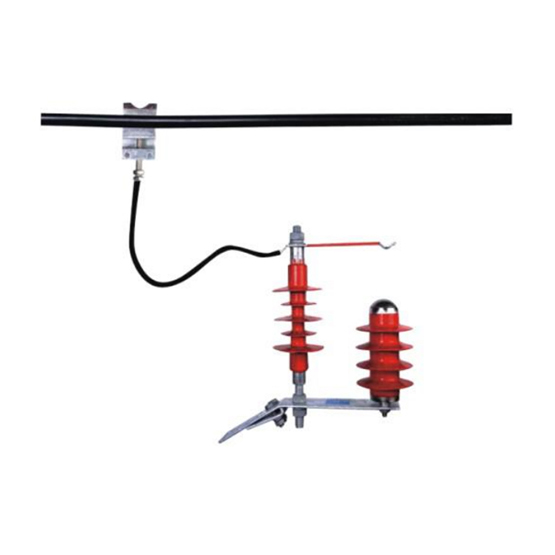

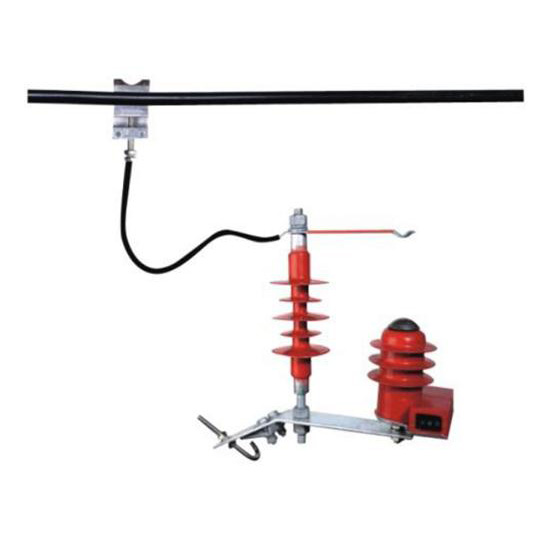

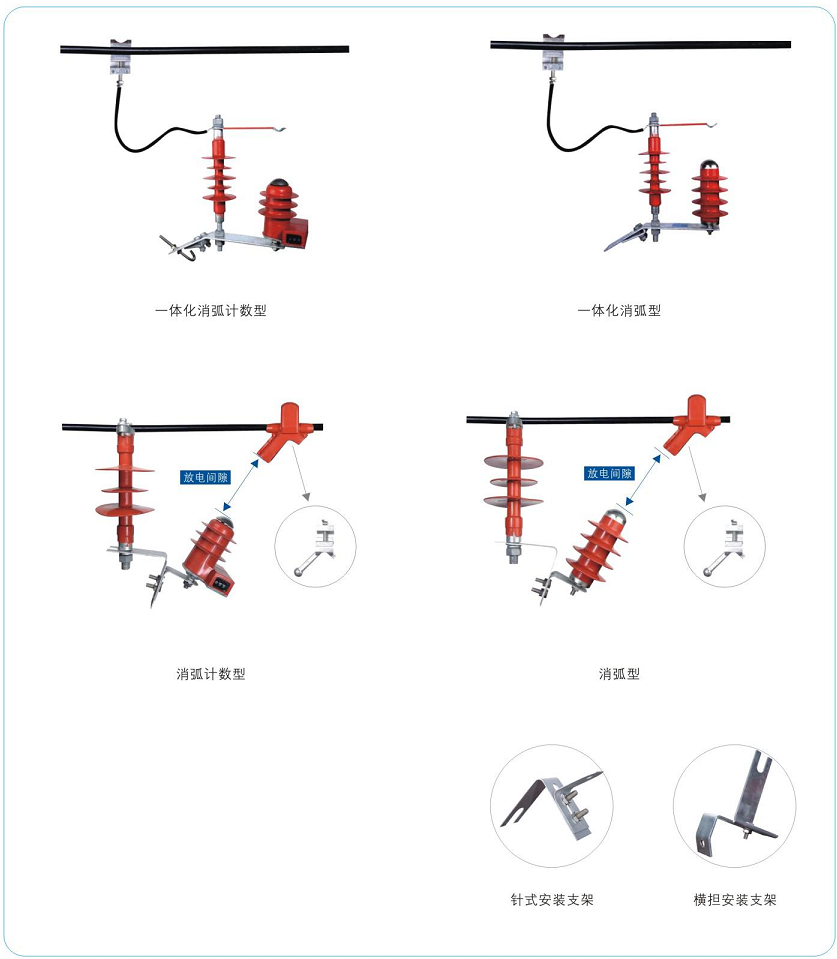

產品展示
