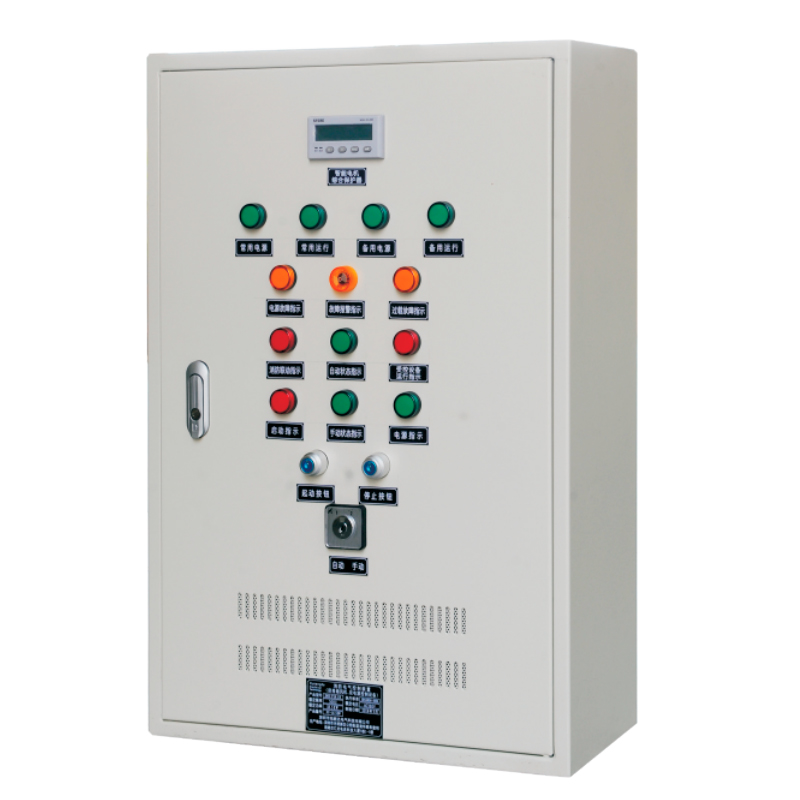

F7.5R--F22R型消防電氣控制裝置
a)產品特點：
1.本設備主要功能包括:控制功能、指示功能和信息傳遞功能.控制功能是指控制受控設備執行預定的動作;信號傳遞功能是指消防聯動控制器之間進行信號傳遞;指示功能是指指示電源、控制設備、受控設備的工作狀態,以及本設備和受控設備的故障狀態。
2.本控制柜具有多重保護功能:過壓欠壓斷相過流堵轉相序保護等。
3.接到火災信號時主泵運行,當主泵發生故障時自動切換到備泵運行(根據現場要求可設定為低于壓力下限啟動，高于設定壓力，上限消防泵停止).
4.斷錯相、過壓欠壓保護功能,是用來保護電源過壓、欠壓、斷錯相,電壓超出設備值275V (可調)時過壓燈點亮,電壓低于154V (可調)時欠壓燈點亮,主電相許更改斷錯相燈點亮,電壓故障后消防泵停止運行，聲光報警燈點亮。
5.消防泵運行時檢測到過載,斷相時自動切換到下一臺泵運行。
b)主要用途及使用范圍：
F22R型消防電氣控制裝置(防排煙風機、雙電源控制設備) (以下簡稱設備)用于對建筑防排煙風機控制,適用于所有建筑樓群。
c)產品規格：
額定電壓AC380V 額定功率22KW
型號及其含義
正常使用條件
1.周?chē)諝鉁囟? 0°C-+45*C;
2.海拔高度: 2000m及以下;
3.空氣相對濕度:日平均相對濕度不大于90%;
4.設備應安裝在無電磁干擾設備(焊機、高頻信號發生設備等)的場所。
5.設備應安裝在周?chē)h(huán)境必須無浮塵、無腐蝕性氣體和液體、無導電的污染特,如凝霜、
煤炭、水漬、金屬顆粒等。
技術特性
